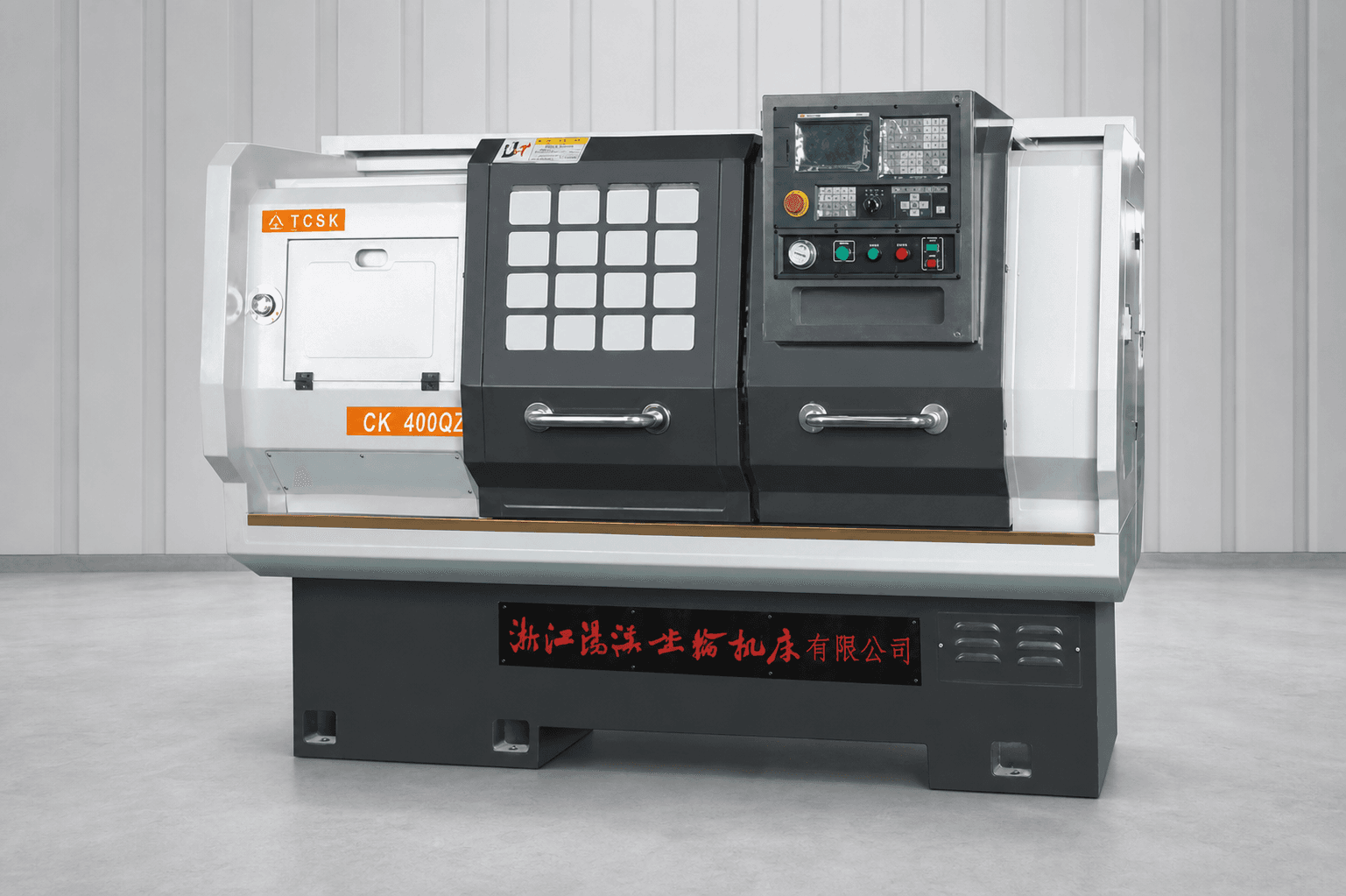

CK400QZ Токарный станок с ЧПУ с плоской станиной
Модель: CK400QZ
CK400QZ — токарный станок с ЧПУ с плоской станиной для наружного, внутреннего, торцевого точения и нарезания резьбы на валах, втулках и дисковых деталях.
Обзор станка
Подробное описание
Этот токарный станок с ЧПУ с плоской станиной предназначен для стабильной обработки валов, втулок и дисковых деталей. Параметры и конструктивная комплектация соответствуют данным этой модели.
Медиа
Галерея
Технические данные
Технические характеристики
| Возможности | |
|---|---|
| Макс. диаметр детали над станиной | 400 mm |
| Макс. диаметр над поперечным суппортом | 190 mm |
| Макс. длина детали | 750 mm |
| Макс. нагрузка (вал / диск) | 300/150 kg |
| Шпиндель | |
|---|---|
| Конец шпинделя / конус | A2-6 / Морзе №6 |
| Диаметр вала / отверстия шпинделя | φ90/φ56 mm |
| Диапазон частоты вращения шпинделя | 50–1600 r/min，автоматическое двухдиапазонное бесступенчатое |
| Револьверная головка и инструмент | |
|---|---|
| Размер инструмента | 25×25 mm |
| Оси подачи и ходы | |
|---|---|
| Ширина направляющих | 340 mm |
| Ход оси X | 260 mm |
| Диаметр / ход пиноли задней бабки | 60/130 mm |
| Точность | |
|---|---|
| Повторяемость X/Z | 0.007/0.01 mm |
| Точность обработки | IT6–IT7 |
| Шероховатость поверхности | Ra1.6 |
| Двигатель | |
|---|---|
| Мощность / тип главного двигателя | 5.5 kW частотно-регулируемый |
| Размеры и масса | |
|---|---|
| Размер инструмента | 25×25 mm |
| Габариты (Д×Ш×В) | 2050×1150×1500 mm |
| Приблизительная масса нетто | 1700 kg |
| Другие параметры | |
|---|---|
| Конус задней бабки | Конус Морзе №4 |
