Токарные станки с ЧПУ с плоской станиной

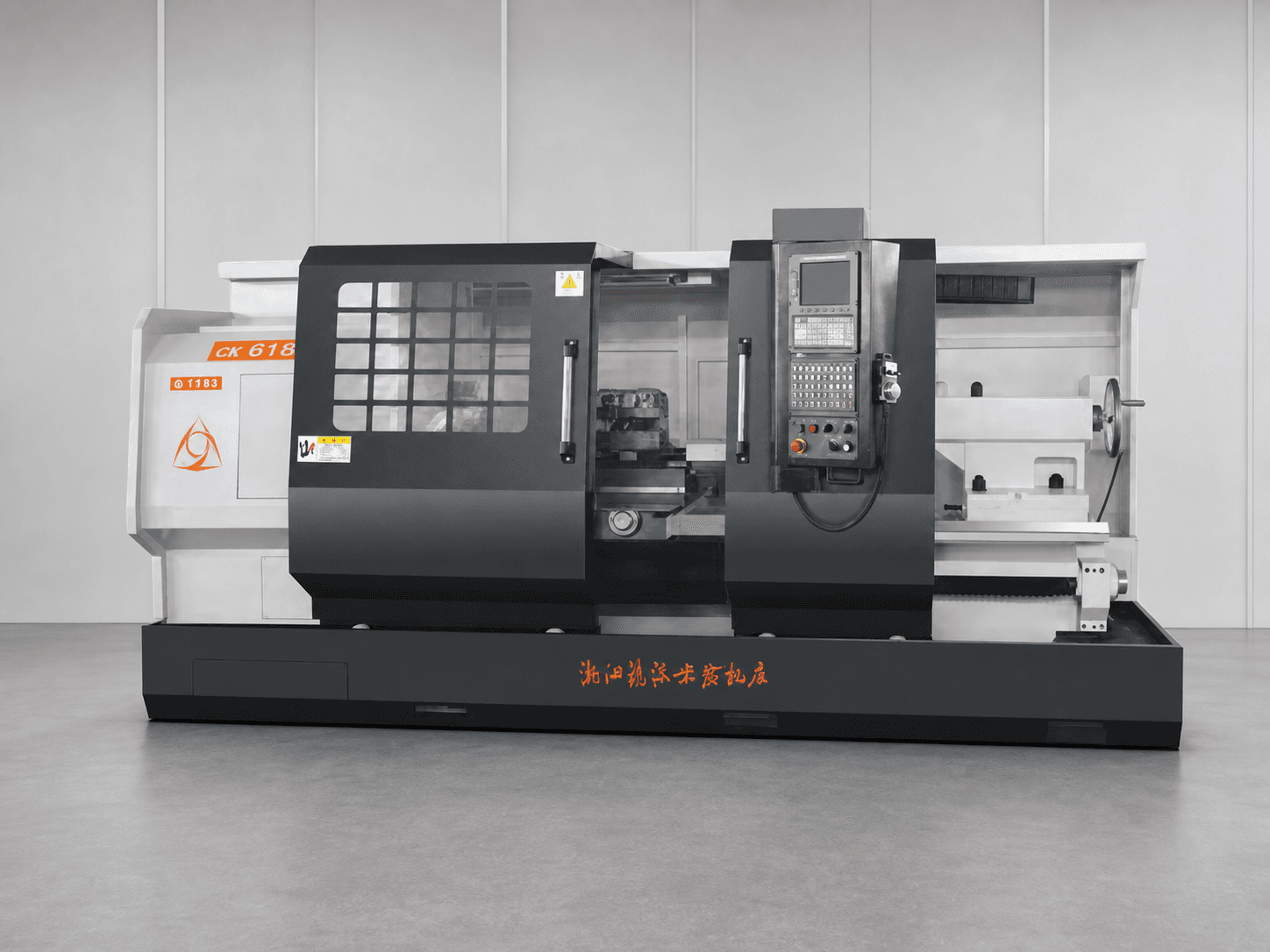

CK6183K Горизонтальный токарный станок с ЧПУ с плоской станиной
Модель: CK6183K
CK6183K — двухосевой горизонтальный токарный станок с ЧПУ для наружной, внутренней, торцевой, резьбовой обработки и обработки отверстий в валах, втулках и дисковых деталях.
Обзор станка
Подробное описание
Этот токарный станок с ЧПУ с плоской станиной управляет продольной осью Z и поперечной осью X. Он обрабатывает валы, втулки и дисковые детали, включая внутренние и наружные поверхности, конусы, дуги, резьбу, растачивание и развертывание.
Медиа
Галерея
Технические данные
Технические характеристики
| Возможности | |
|---|---|
| Макс. диаметр детали над станиной | 830 mm |
| Макс. диаметр над поперечным суппортом | 480 mm |
| Макс. длина детали | 1500/3000/5000 mm |
| Макс. нагрузка (вал / диск) | 2000/1000 kg |
| Шпиндель | |
|---|---|
| Конец шпинделя | A2-11 |
| Диаметр вала / отверстия шпинделя | φ160/φ105（φ190/φ130） mm |
| Диапазон частоты вращения шпинделя | 30–835 r/min，четырехдиапазонное бесступенчатое |
| Револьверная головка и инструмент | |
|---|---|
| Размер инструмента | 32×32 mm |
| Оси подачи и ходы | |
|---|---|
| Ширина направляющих | 600 mm |
| Ход оси X | 420 mm |
| Диаметр / ход пиноли задней бабки | 100/240 mm |
| Точность | |
|---|---|
| Повторяемость X/Z | 0.010/0.015 mm |
| Точность обработки | IT6–IT7 |
| Шероховатость поверхности | Ra1.6 |
| Двигатель | |
|---|---|
| Мощность / тип главного двигателя | 11 kW серво |
| Размеры и масса | |
|---|---|
| Размер инструмента | 32×32 mm |
| Габариты (Д×Ш×В) | 3770/5270/7270×1940×1780 mm |
| Приблизительная масса нетто | 6000–9000 kg |
| Другие параметры | |
|---|---|
| Конус задней бабки | Конус Морзе №6 |
