Máy tiện CNC thân phẳng thế hệ mới

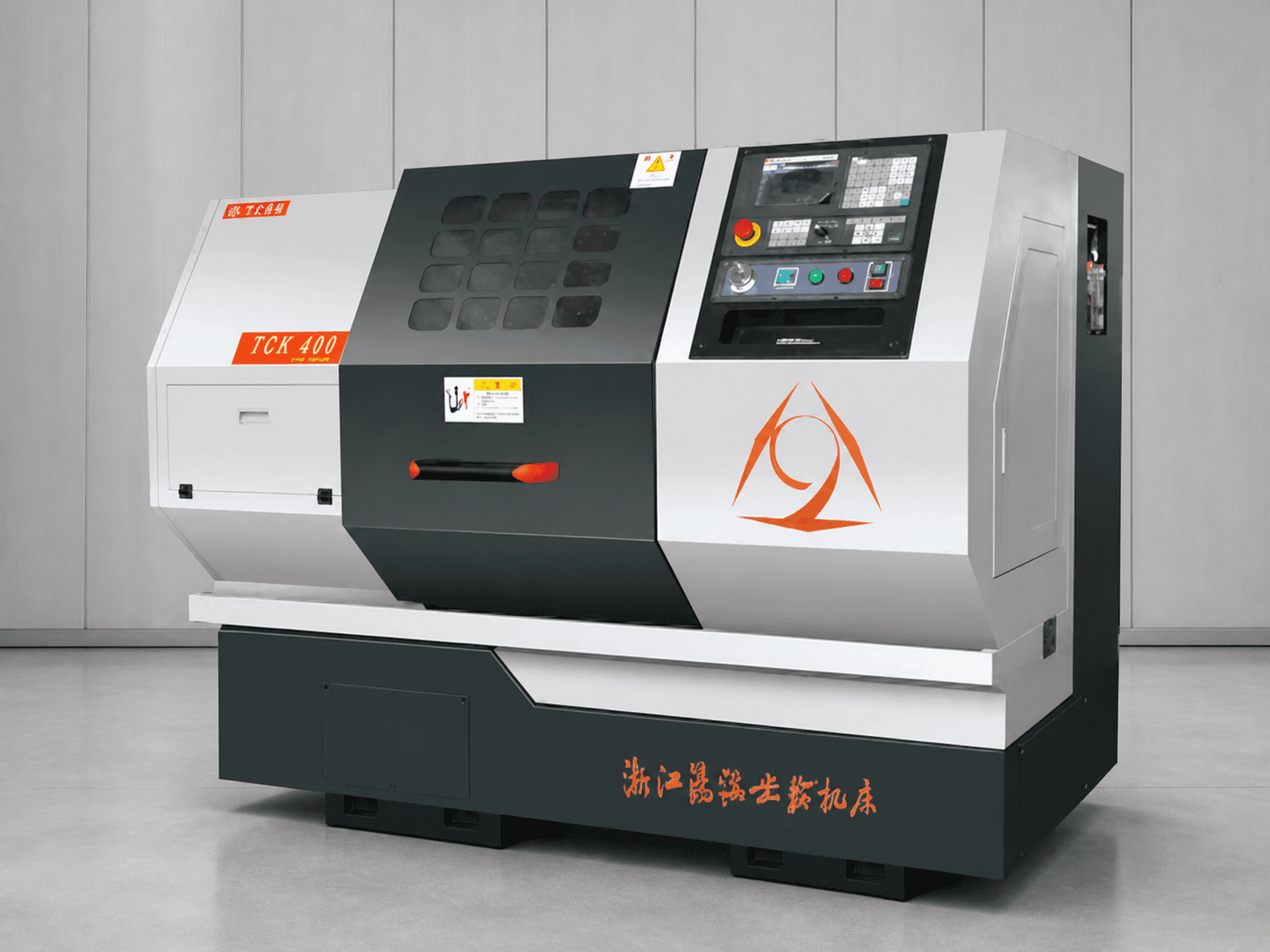

TCK400 Máy tiện CNC thân phẳng thế hệ mới
Model: TCK400
TCK400 sử dụng trục chính độc lập, vít me trục Z bố trí giữa và dẫn hướng tuyến tính cho chi tiết trục, ống lót và đĩa cỡ nhỏ và vừa.
Tổng quan sản phẩm
Mô tả chi tiết
Model này sử dụng trục chính độc lập, vít me trục Z bố trí giữa và dẫn hướng tuyến tính trên trục X, Z. Hành trình trục X lớn hơn tạo không gian bố trí dao và gia công tiện thông dụng.
Hình ảnh
Thư viện sản phẩm
Dữ liệu kỹ thuật
Thông số kỹ thuật
| Năng lực gia công | |
|---|---|
| Đường kính quay lớn nhất trên thân máy | 400 mm |
| Đường kính quay lớn nhất trên bàn dao | 400 mm |
| Đường kính quay lớn nhất trên bàn trượt | 210 mm |
| Đường kính gia công lớn nhất | 320 mm |
| Trục chính | |
|---|---|
| Dải tốc độ trục chính | 20–2000 r/min（20–2500 r/mintùy chọn） |
| Đường kính trục / lỗ trục chính | φ100/φ56 mm |
| Đầu trục chính / côn | A2-6 / Côn Morse số 6 |
| Động cơ trục chính | 5.5 kW servo |
| Kiểu trục chính | Trục chính độc lập |
| Ổ dao & dụng cụ | |
|---|---|
| Kiểu ổ dao | Bố trí dao hàng (tùy chọn ổ dao điện) |
| Trục tiến dao & hành trình | |
|---|---|
| Khoảng cách / kết cấu ray dẫn hướng | 340 mm / dẫn hướng tuyến tính |
| Hành trình trục X | 400 mm |
| Hành trình trục Z | 500 mm |
| Kích thước bàn trượt | 288×830 mm（có4–14Trãnh chữ T） |
| Độ chính xác | |
|---|---|
| Độ lặp lại X/Z | 0.007/0.01 mm |
| Độ chính xác gia công | IT6–IT7 |
| Độ nhám bề mặt | Ra1.6 |
| Động cơ | |
|---|---|
| Động cơ trục chính | 5.5 kW servo |
| Kích thước & trọng lượng | |
|---|---|
| Kích thước bàn trượt | 288×830 mm（có4–14Trãnh chữ T） |
| Kích thước (D×R×C) | 2000×1400×1650 mm |
| Khối lượng tịnh xấp xỉ | 1600 kg |
